РАЗРУШАЮЩИЙ КОЛОНКОВЫЙ БУР ТИП KR-X

 Керн-бур данного типа сложно назвать колонковым буром, т.к. в процессе бурения данный инструмент бурит не контур скважины, а сплошным забоем. Но у буровиков его все же принято называть колонком (керном или колонковым буром).

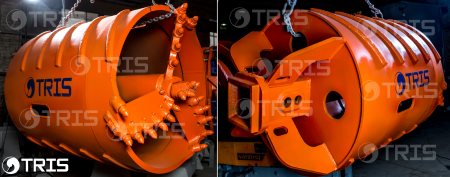

Видео. Разрушающий колонковый бур с шестигранником CFA. Редчайшая модификация.

  Данный керн-бур предназначен для разрушения стакана скальной (твердой породы, бетона и др.) с которой сняты внутренние напряжения, путем предварительного обуривания данного стакана классическим колонковым буром, к примеру с круглым зубом (KR-R)

  Данная модель инструмента завоевала свою репутацию при сооружении буронабивных свай на легендарной Олимпийской Стройке в гор. Сочи (2009 -2012 г.)

  Буровики в Сочи столкнулись с преодолением высокопрочных пластов скальных пород (вплоть до 12 категории), которые не поддавались обычному способу колонкового бурения. Просто на просто, на больших диаметрах, обуренный стакан не ломался и не мог быть извлечен обычным керном. Попытка разрушения шнеком приводила к успеху крайне редко!

  Встал вопрос о срыве сроков строительства важнейших государственных объектов…

  Тогда ответом на просьбы наших клиентов о решении данного вопроса, специалистами нашей компании были рекомендованы к использованию данные модели колонкового бура с тремя режуще-разрушающими лемехами.

  После этого данная модель шнека снискала у буровиков большую популярность и теперь используется на всей территории России, как незаменимый инструмент в борьбе с трудно проходимыми участками твердых или скальных пород.

  Отличительные особенности разрушающего колонкового бура типа KR-X:

  • Жесткая усиленная конструкция тела инструмента. Позволяет вести точное и быстрое разрушение твердого грунта при максимальных оборотах и нагрузках вращателя буровой установки. Увеличивается скорость и качество бурения.

  • Применение усиленных зубьев немецкого производства с медленным и прогнозируемым износом. Позволяет точно произвести предварительный расчет затрат и всегда оставаться в прибыли
  • Фирменная защита тела инструмента с индикацией степени износа. Позволяет Вам всегда точно определять, когда инструменту требуется обслуживание и перевооружение. Многократно увеличивается срок службы инструмента. Вы экономите средства на приобретении нового инструмента и избавляетесь от простоев по причине выхода инструмента из строя
  • Высококачественное цельнолитое посадочное гнездо из среднелегированной стали (квадрат 200*200). Позволяет работать на любых установках крутящим моментом до 48кНм. Это позволяет Вам одним и тем же инструментом гарантированно работать как на малых, так и на больших буровых станках. При этом Вы экономите средства на приобретении нового инструмента отдельно под каждую установку.
  • Специальные клапаны для стравливания воздуха (воды, жижы и т.д.) из внутреннего пространства керна. Это позволяет избавиться от возможности возникновения воздушной пробки (пустоты) внутри тела колонкового бура. Гарантирует 100%-ую заполняемость внутренней полости и значительно снижает время работы буровой установки.
  • Применение трех режущих лемехов с опорной осью. Такая конструкция позволяет выдерживать режущей части максимальные вертикальные нагрузки и использовать инструмент на самых тяжелых участках.
  • Эргономичная конструкция с удобными грузозахватными проушинами. Позволяет значительно снизить время необходимое на монтаж керна для бурения или его смену.

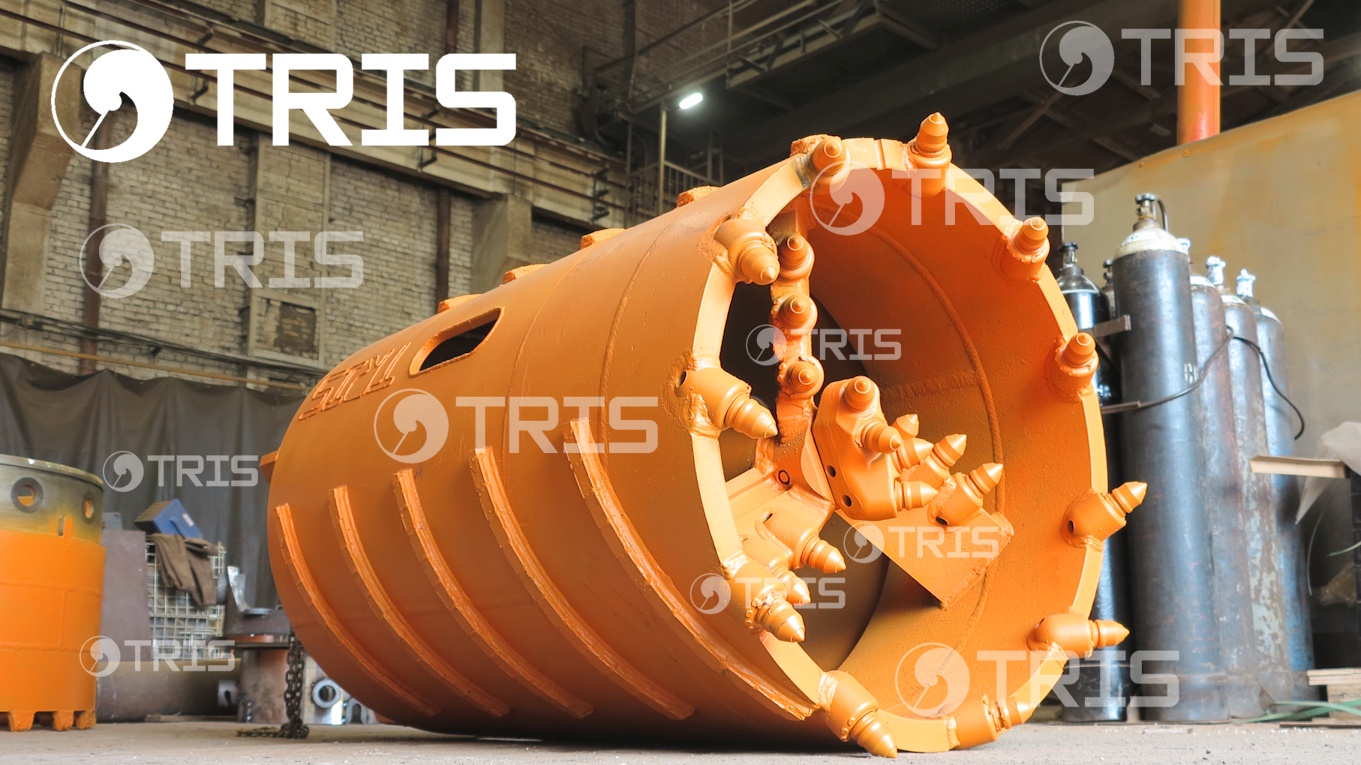

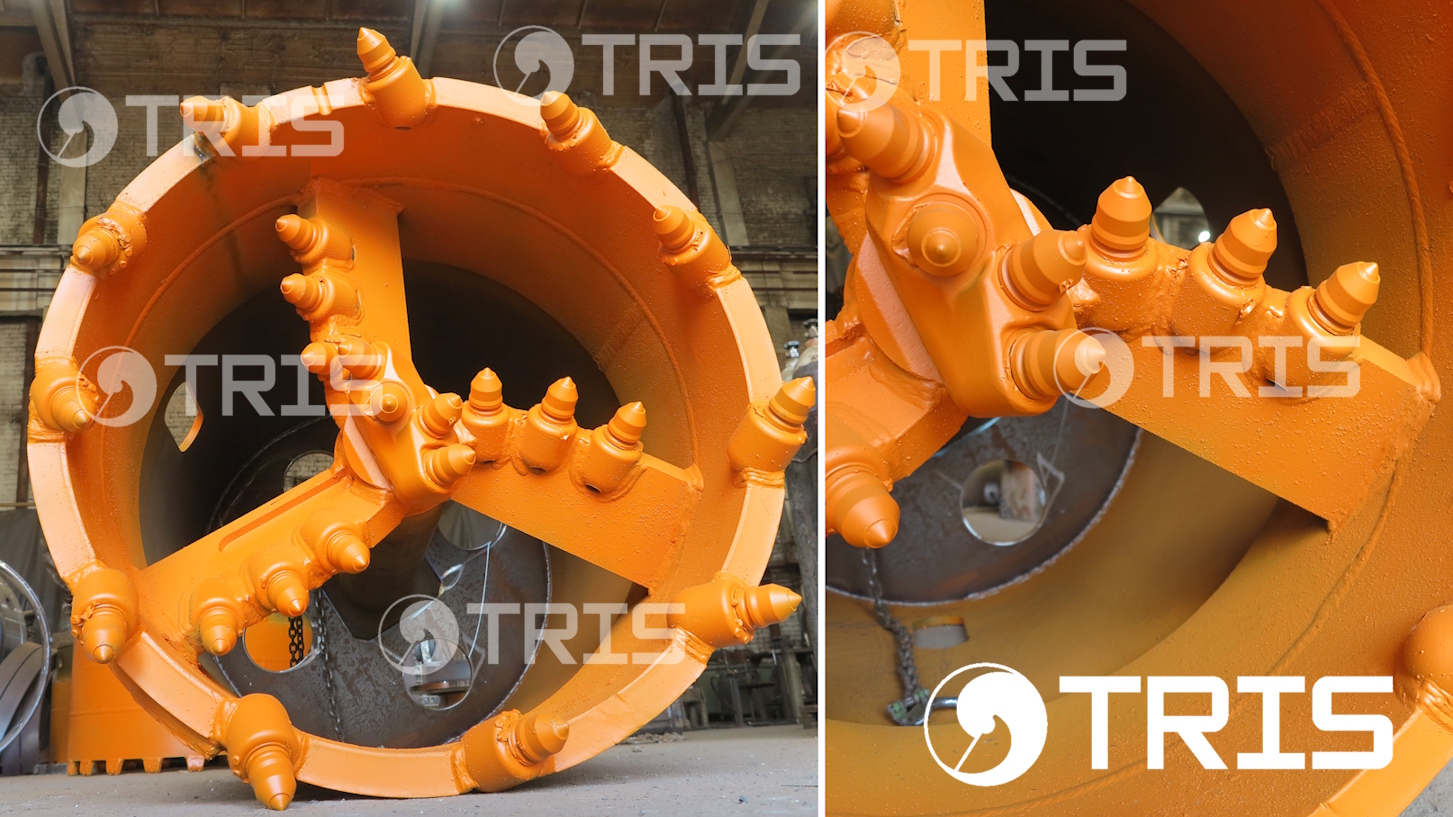

Рис. Разрушающий колонковый бур KR-X

нажмите на фото чтобы увеличить

Рис. Разрушающий колонковый бур на горном участке буровых работ.

core barrel колонковый бур буровой инструмент

нажмите на фото чтобы увеличить

Виден равномерный и прогнозируемый износ зубьев. Работа проводилась в сложнейших скальных грунтах, на буровой установке с крутящим моментом 30кНм



 Особой гордостью нашей компании является адаптация данного колонкового бура для бурения по технологии CFA. По просьбе одного из наших клиентов который столкнулся с проблемой бурения колонной CFAшнеков D=800мм максимальной длинны, мы вынуждены были решать сложную задачу.

  Проблема заключалась в том что не получалось стандартной скальной секцией пройти верхний пласт грунта, который состоял из остатков старого фундамента и других инородных тел (слежанные остатки металлических и иных тел с крупной твердой фракцией) находящихся под фундаментом. После этого пласта шел обычный грунт, для которого и планировалось использовать колонну CFA шнеков. Применение экскаваторов с навесными отбойными молотками и иным спец оборудованием оказалась экономически невыгодно в связи с большим кол-вом предполагаемых свай и огромным временем, затрачиваемым для очистки места под бурение скважины. К тому же в некоторых местах длинны стрелы экскаватора не хватало для расчистки от мусора места под сваю из-за глубокого заложения старого фундамента.

  Нашей компанией было предложено использование в качестве лидирующей секции в колонне CFA шнеков колонкового бура типа KR-X c усиленным соединением типа «шестигранник»

  Итог превзошел все ожидания. В течении нескольких минут буровой станок преодолевал труднопроходимый пласт, извлекал на поверхность керн-бур, производилась смена колонкового бура на шнековую нескальную лидирующую секцию, и производилось стандартное бурение колонной непрерывных шнеков. Затраты были снижены до минимума!!! Буровики уложились во временные рамки. Объект успешно закончен.

  Наша компания взяла за основу, данную экспериментальную разработку и в данный момент предлагает адаптацию всех видов колонковых буров под колонны CFAшнеков.

  К тому же мы предлагаем ознакомиться с видео-обзором колонкового бура с шестигранником, который является самой редкой и высокотехнологичной моделью колонковых буров компании ТРИС.



Увеличивайте производительность Вашей буровой техники!

Бурите без простоев с компанией ТРИС!

Звоните и задавайте вопросы. Мы всегда Вам рады!

--------------
